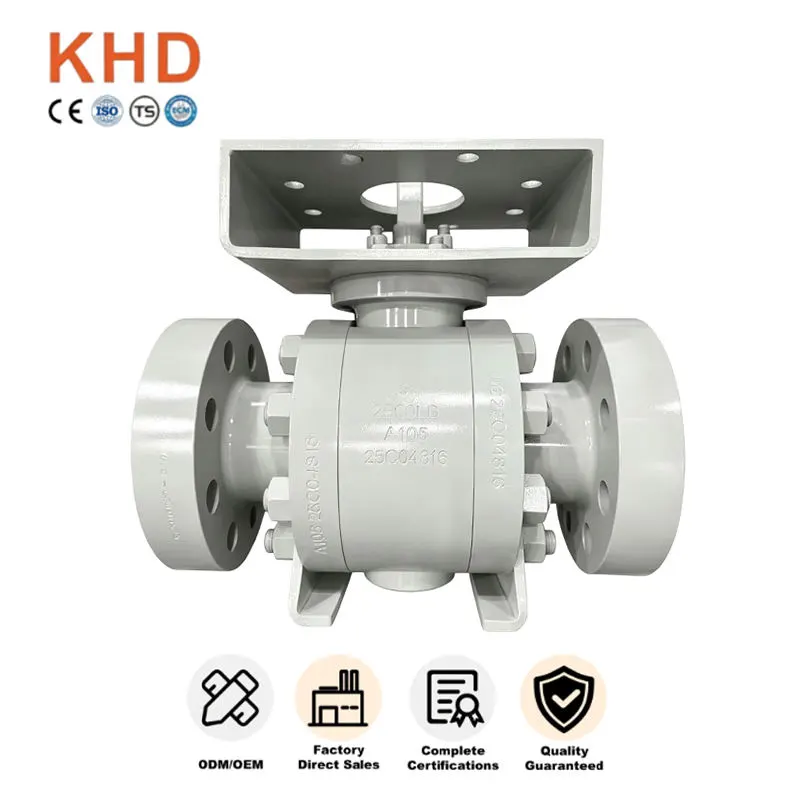

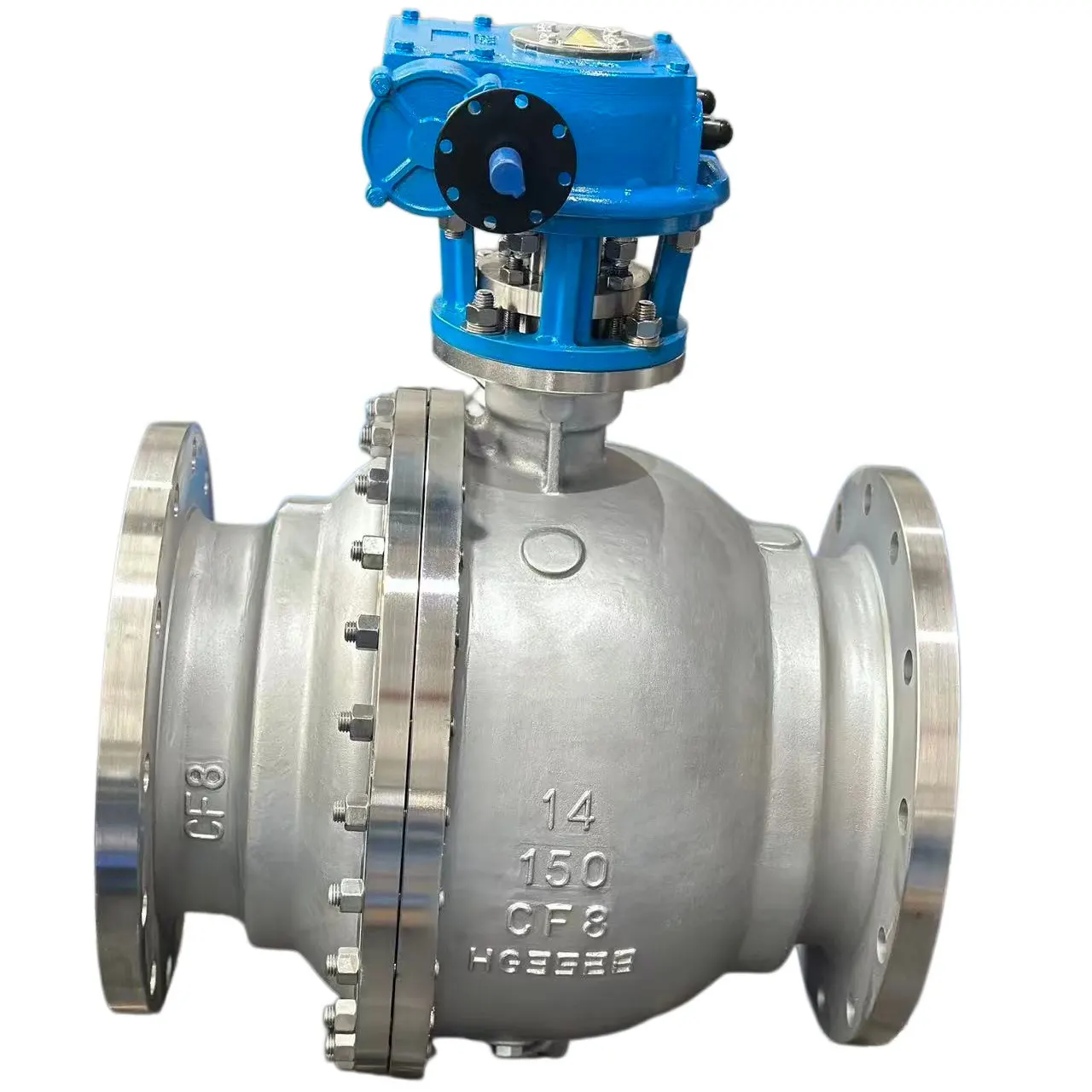

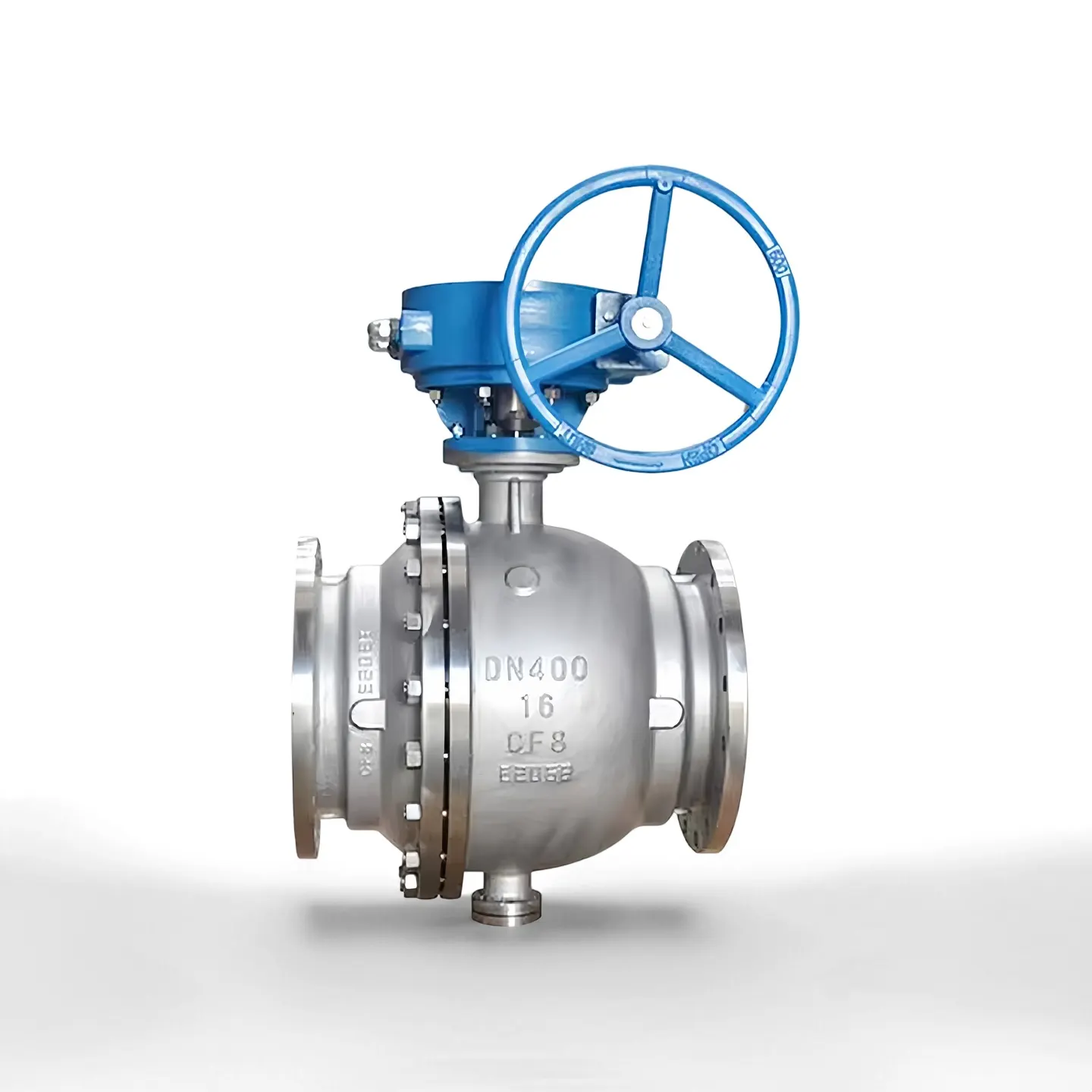

Stainless Steel Fixed Ball Valve Forged Flanged Ball Valve

Fitur produk

- Trunnion dipasang struktur werni tetep, cocok kanggo bolongan gedhe lan kahanan kerja tekanan dhuwur.

- Awak tutup palsu kanthi bahan kandhel, kekuatan mekanik sing dhuwur lan kinerja anti korosi sing apik.

- Desain port lengkap, resistensi aliran cilik, kapasitas aliran gedhe, trep kanggo reresik pigging pipa.

- Kursi ngambang sing dimuat musim semi nyadari loro-arah sing ketat, tingkat bocor sing sithik.

- Desain batang anti-jeblugan, dibangun ing struktur anti statis lan aman geni sing tundhuk karo API 607.

- Kursi mandhiri kanggo overpressure rongga abnormal kanggo nambah safety operasi.

- Torsi operasi sing sithik, ndhukung siklus bukaan-tutup sing kerep kanggo layanan stabil jangka panjang.

Atribut Utama

Struktur Produk

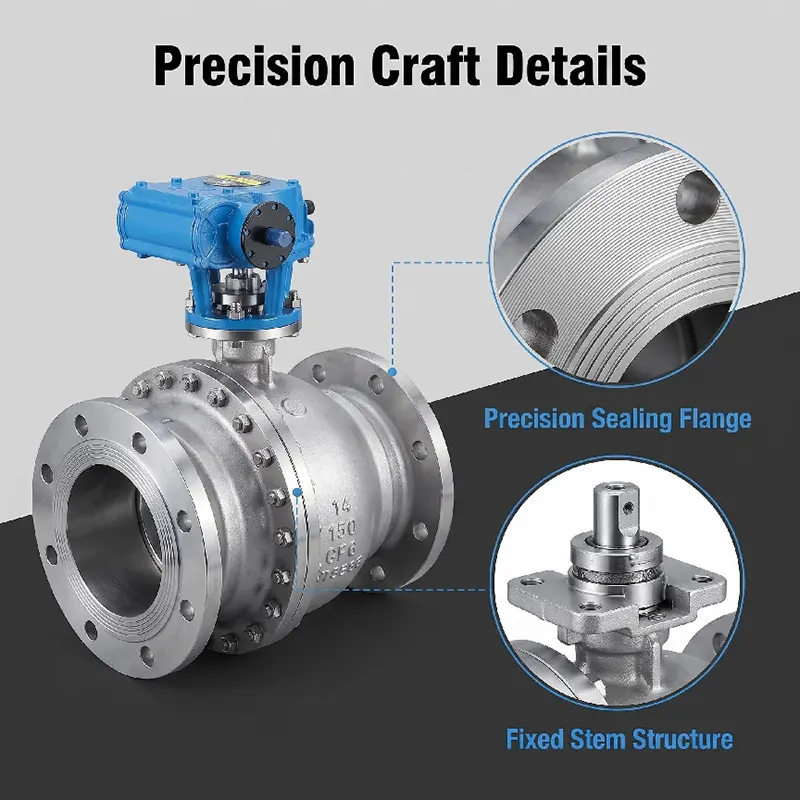

Iki minangka Katup Ball Fixed Stainless Steel Forged Flange Ball Valve. Bal wis didhukung dening shafts trunnion ndhuwur lan ngisor tinimbang ngambang dening pasukan jog. Komponen utama kalebu awak katup palsu, bonnet, bal tetep, batang trunnion ndhuwur & ngisor, kursi ngambang sing wis diisi spring, batang anti-blow metu, ujung sambungan flange, lan bantalan pemasangan ndhuwur ISO 5211 kanggo aktuator. Fungsi blok & getih kaping pindho bisa diwenehake yen dijaluk. Pilihan pasuryan flange: RF, RTJ.

- Badan Katup / Bonnet: Baja tahan karat tempa A182 F304 / A182 F316L

- Bal: Baja tahan karat palsu, dilapisi kromium keras utawa rai keras Stellite

- Batang: baja tahan karat A182 F316

- Seal Seat: PTFE / RPTFE kanggo soft-seal; Stellite 6 hard-alloy kanggo logam hard-seal

- Gasket & O ring: FKM, PTFE, disesuaikan kanggo media suhu sing beda

- Baut: Baut baja tahan karat B8 / B8M

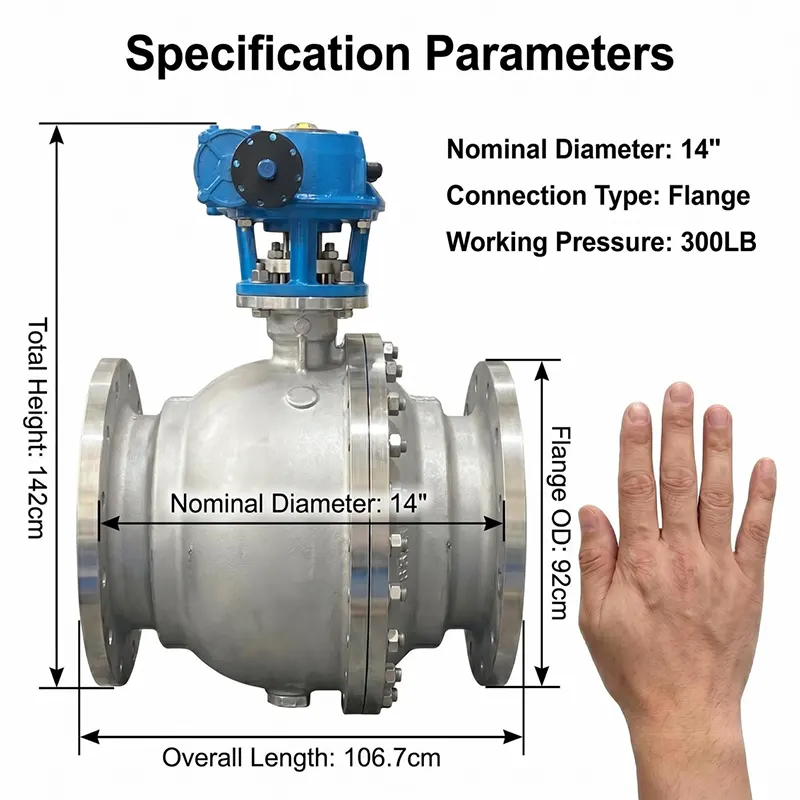

Tekanan & Range Suhu

-Kelas Tekanan: PN16-PN100, Kelas150-Kelas2500

- Suhu kerja:

• Versi soft-seal: -29 ℃ ~ + 200 ℃

• Versi hard-seal logam: -29 ℃ ~ + 425 ℃

-Standar Tes: API 598, tes cangkang 1,5 kaping dirating tekanan; test kursi 1,1 kaping dirating meksa

-Rentang ukuran: DN50-DN600 (NPS2"-NPS24")

Jinis Operasi

-Manual: Operator gear cacing kanggo syarat torsi gedhe

-Pneumatik: Aktuator pneumatik akting tunggal / ganda, kanthi switch limit & katup solenoid

-Electric: On-off jinis utawa modulating elektrik actuator kanggo remot kontrol otomatis

-Aktuasi hidrolik / elektro hidrolik kasedhiya kanthi panyuwunan khusus

Kabeh aktuator pas karo platform pemasangan ISO 5211.

Aplikasi

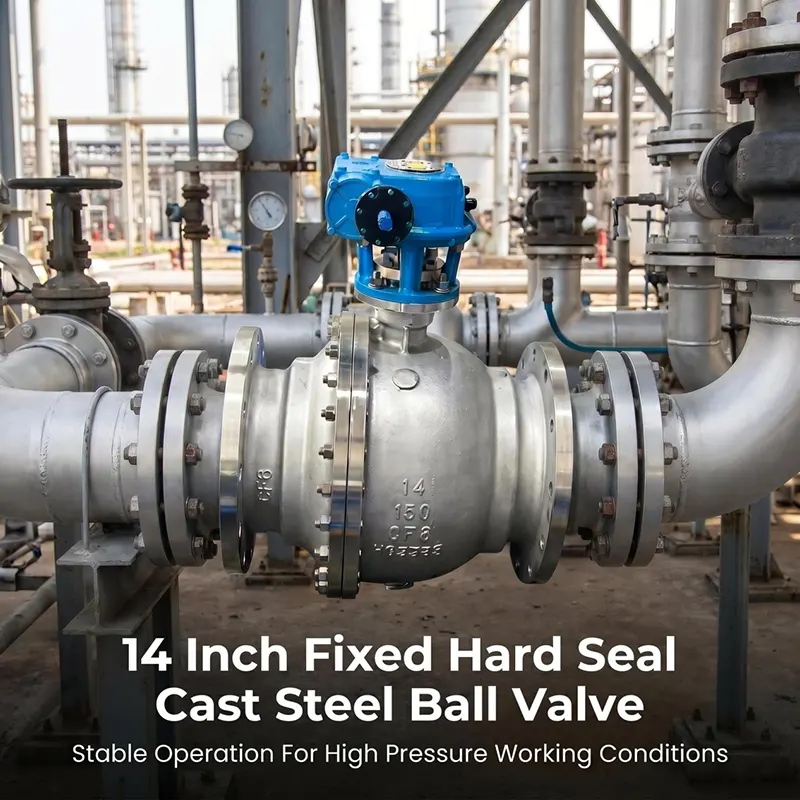

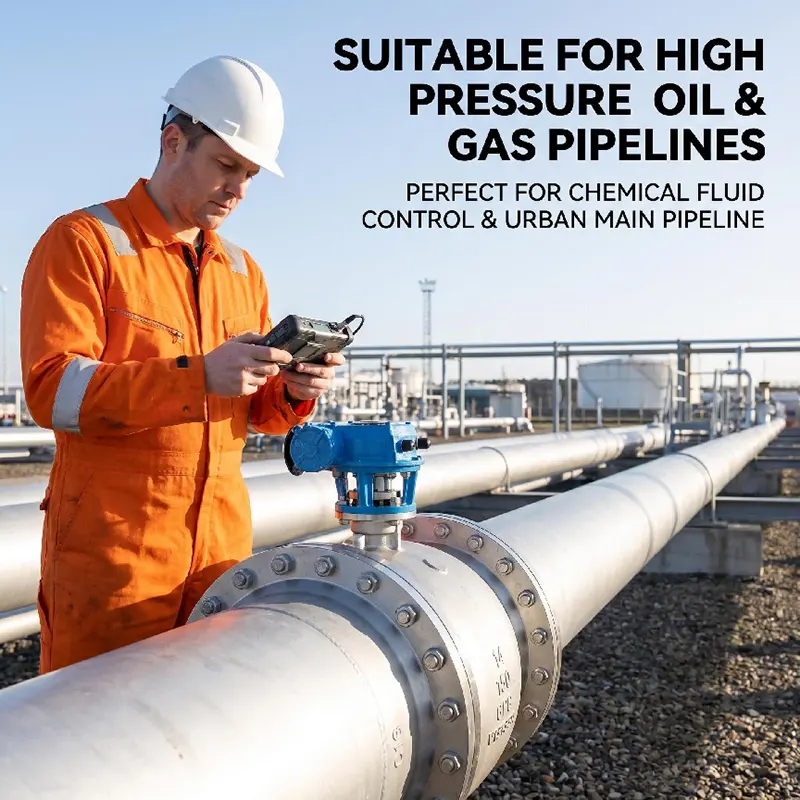

Digunakake kanggo layanan on-off lan isolasi kanggo medium cair, gas lan korosif. Utamane digunakake ing pipa lenga & gas jarak jauh, pabrik petrokimia, pangolahan kimia, pembangkit listrik, perawatan banyu, LNG lan proyek industri tugas berat liyane.

Napa Pilih Katup Bola Fixed Stainless Steel Kita Forged Flange Ball Valve？

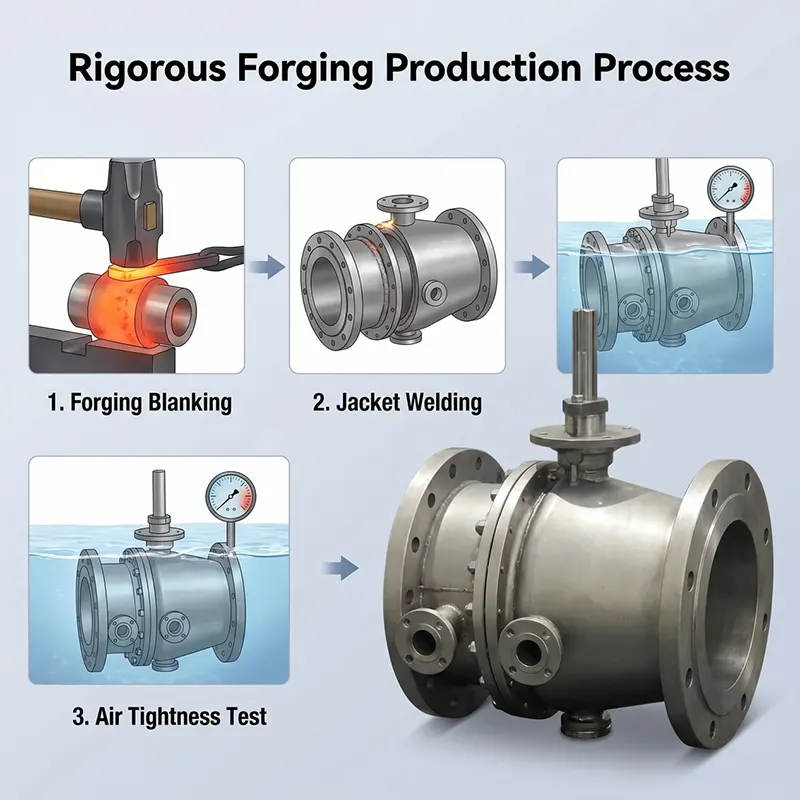

1. Ngadopsi proses forging lengkap, materi internal kompak tanpa casting cacat porosity, pas meksa dhuwur pipa tugas abot.

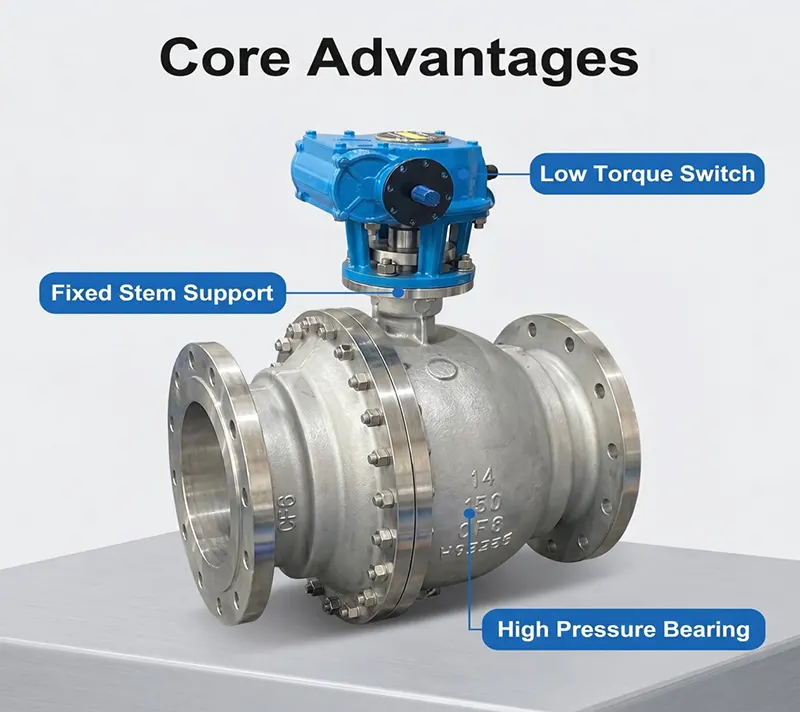

2. Desain werni tetep Trunnion nyuda torsi operasi kanggo kondisi kerja tekanan tinggi ukuran gedhe.

3. Inspeksi mlebu materi sing ketat, saben katup ngliwati tes bocor hidrostatik lan jog gas lengkap sadurunge dikirim.

4. Ndhukung soft-seal lan logam hard-seal rong versi kanggo cocog suhu lan medium panjaluk beda.

5. We offer technical support lengkap, drawing review lan panuntun dhumateng sawise-sales kanggo project.

Pandhuan tuku

Mangga wenehi informasi ing ngisor iki nalika ngirim pitakon:

1. Ukuran nominal lan kelas tekanan

2. Medium kerja, suhu kerja nyata

3. Tipe segel: segel alus utawa segel hard logam

4. Jinis operasi (gear cacing / pneumatik / listrik lsp)

5. Flange standar & flange jinis pasuryan (RF / RTJ)

6. Requirement khusus: geni aman, fungsi DBB, perawatan anti karat etc.

Insinyur kita bakal menehi proposal sing cocog miturut kahanan kerja sampeyan.

Packing & Pengiriman

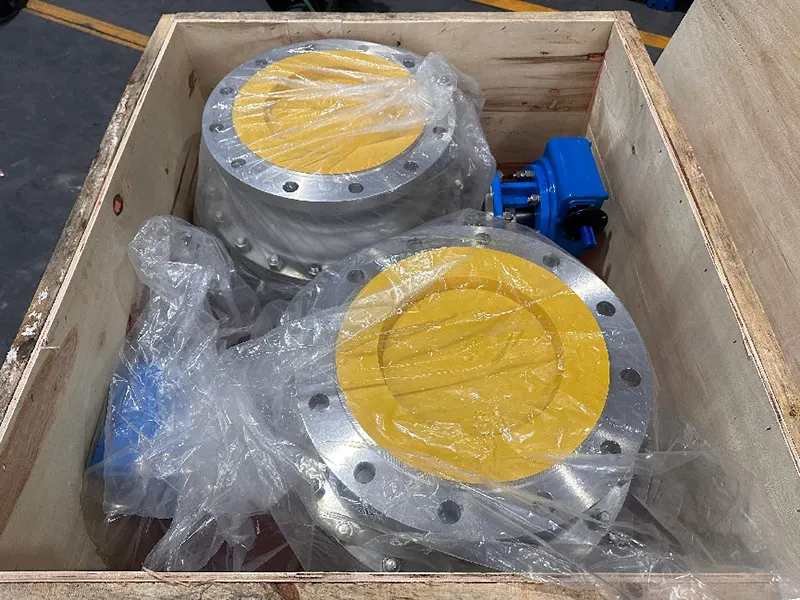

Saben tutup bakal di resiki lan dilindhungi sadurunge ngemas. Port katup disegel nganggo tutup plastik supaya rongga internal tetep resik. Katup dikempalken ing peti kayu lapis padhet sing cocog kanggo angkutan laut. Kita ndhukung EXW, FOB, CIF, DAP lan istilah perdagangan liyane. Barang bisa dikirim menyang pelabuhan utawa gudang sing ditunjuk.

OEM & ODM

Kita nampa pesenan OEM lan ODM. Kita bisa ngatur materi awak, materi segel, standar flange, batang ekstensi khusus, lukisan khusus lan menehi tandha logo miturut gambar pelanggan utawa syarat teknis. MOQ fleksibel kanggo pesenan proyek.

Inspeksi & Pengujian

Saben katup ngliwati pemeriksaan lengkap sadurunge dikirim miturut standar API 598.

- Inspeksi mlebu bahan mentah: komposisi kimia bahan lan mriksa properti mekanik, cathetan traceability material kasedhiya.

- Tes hidrostatik cangkang: 1,5 kaping tekanan kanggo awak katup & bonnet.

- Tes kebocoran kursi: 1,1 kaping tekanan, banyu utawa medium nitrogen.

- Inspeksi visual, mriksa dimensi, cat lan inspeksi permukaan.

- Tes saksi dening lembaga pihak katelu kayata SGS, BV bisa ditampa kanthi panyuwunan klien.

- Dokumen lengkap kalebu sertifikat uji materi MTC, laporan uji hidro, sertifikat kesesuaian bisa diwenehake.

Guide Instalasi & Maintenance

- Pipa resik sak tenane sadurunge instalasi kanggo mbusak slag welding, wedhi lan lebu, supaya karusakan kanggo sealing pasuryan.

- Gunung tutup ing arah aliran bener, ngencengi flange bolts salib wicaksana lan roto-roto.

- Aja njaga katup ing posisi setengah mbukak kanggo panyimpenan suwene utawa status kerja.

- Kanggo operasi reguler, mbukak siklus nutup bukaan stroke lengkap kanthi periodik kanggo nyegah segel tancep.

- Priksa flange joint, stem packing kanggo kebocoran njaba sak rutin mriksa situs.

- Ganti bagean segel worn sak mati ngrancang; nggunakake materi segel sing cocog kanggo media kerja sampeyan.

- Yen dipasang karo aktuator, priksa torsi aktuator, watesan status switch kanthi rutin.

Layanan sawise-sales

- Periode babar pisan: 12 sasi babar pisan ngetang saka tanggal kiriman, marang cacat manufaktur.

-We nyedhiyani technical support kalebu review drawing, konfirmasi parameter lan panuntun dhumateng operasi.

-Tim teknik kita mangsuli pitakon teknis sajrone 24 jam kerja.

- Spare parts (kursi, gaskets, stem packing) kasedhiya kanggo re-order.

-Konsultasi teknis ing situs bisa diatur kanggo pesenan proyek skala gedhe.

Cathetan: Garansi ora nutupi karusakan sing disebabake dening instalasi sing salah, salah operasi utawa kondisi medium sing ora bener.

Produk Rekomendasi sing gegandhengan

- Katup bola ngambang (2 potong / 3 katup bola stainless steel)

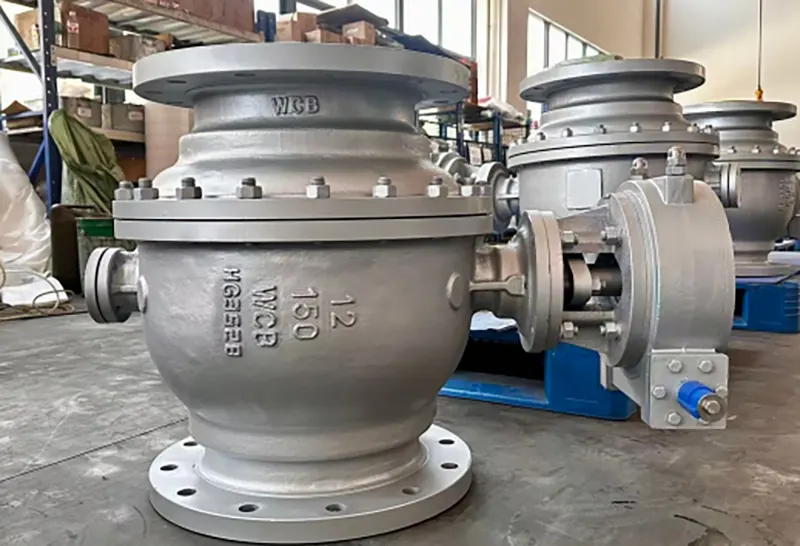

-WCB baja karbon katup bal trunnion tetep

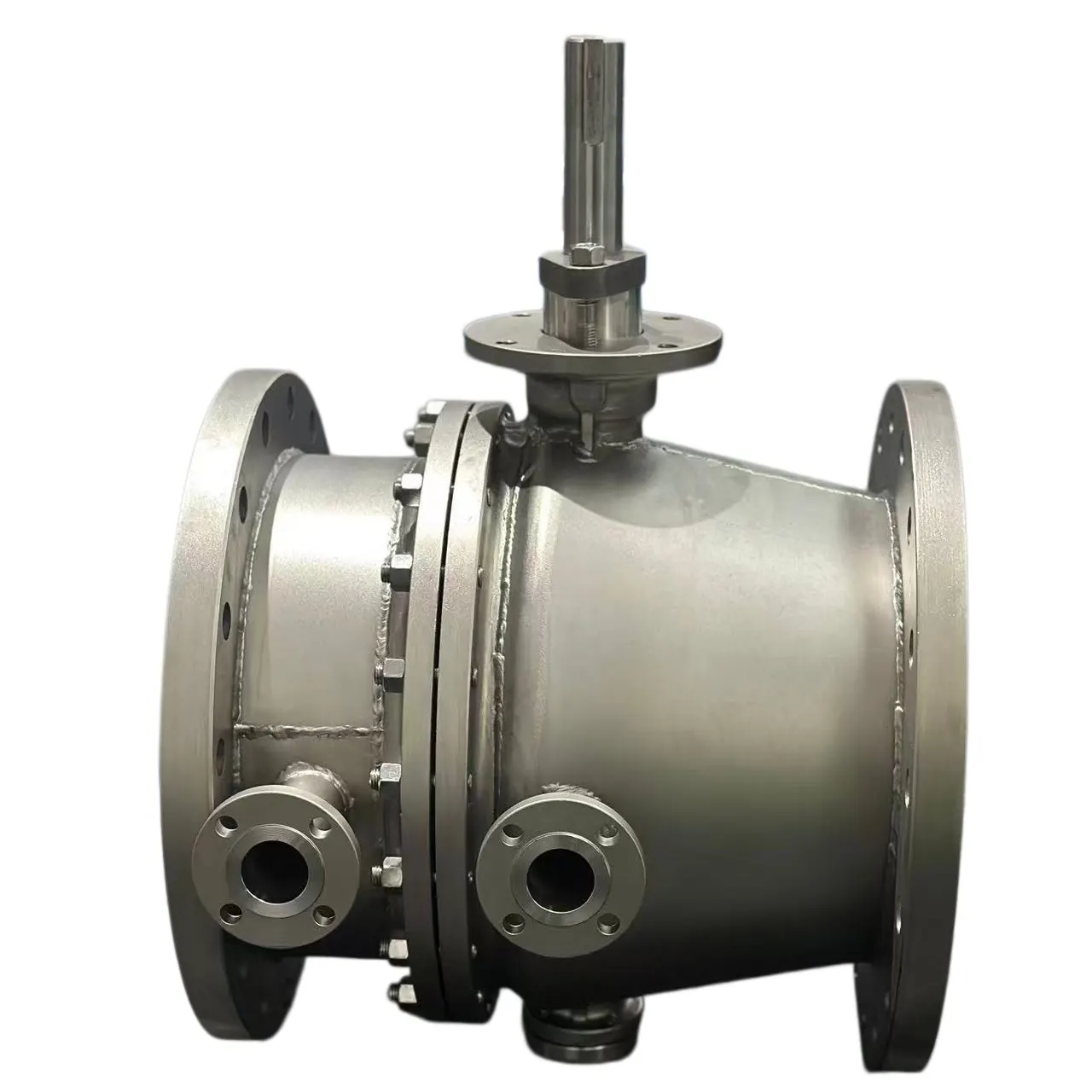

-Jaket terisolasi tutup werni tetep kanggo medium viskositas dhuwur

- Katup bal kanthi set aktuator lengkap pneumatik / listrik

-Metal hard-segel tutup werni tetep kanggo layanan suhu dhuwur

Kekuwatan Pabrik Kita

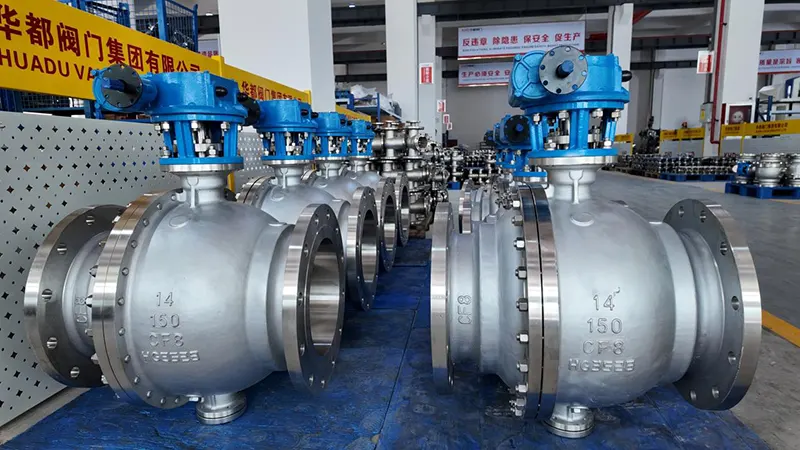

Huadu Valve Group dumunung ing Wenzhou China, khusus ing desain tutup industri, forging, mesin lan perakitan. Kita duwe jalur produksi lengkap kalebu bengkel tempa, bengkel mesin CNC, bengkel perakitan lan laboratorium uji mandiri. Kabeh proses produksi kritis rampung ing omah, ora kanthi outsourcing. Kita duwe pengalaman sing sugih kanggo pesenan proyek gas minyak, petrokimia lan banyu ing jaban rangkah. Produk kita diekspor menyang Asia Tenggara, Timur Tengah, Eropa lan wilayah liyane.

Telpon Kanggo Enquiry

Kirimi syarat kondisi kerja sing rinci kalebu ukuran, tekanan, medium, suhu, jinis operasi lan panjaluk khusus. Tim teknis kita bakal ngevaluasi lan nyiapake kutipan resmi kanggo sampeyan. Sambutan pesenan sampel lan kerjasama proyek gedhe.
