Ringkesan artikel: A Katup Globe Hard Sealdirancang kanggo sistem pipa industri ing ngendi shut-off dipercaya, regulasi aliran sing tepat, tahan suhu dhuwur, lan daya tahan jangka panjang sing penting. Kanthi sealing logam-kanggo-logam lan permukaan sealing hardfaced, katup iki cocok banget kanggo nuntut layanan sing nglibatake uap, minyak, gas, media abrasif, lan cairan industri tekanan tinggi.Huadunyedhiyakake solusi Hard Seal Globe Valve sing direkayasa kanthi macem-macem bahan awak, kelas tekanan, opsi sambungan, lan metode aktuasi kanggo macem-macem aplikasi industri.
Daftar Isi
- Apa Hard Seal Globe Valve?
- Kepiye Cara Katup Globe Segel Keras?
- Apa Fitur Utama?
- Spesifikasi Teknis Apa sing kudu Dianggep Pembeli?
- Hard Seal vs Soft Seal Globe Valve: Apa Bedane?
- Ngendi Katup Globe Hard Seal Digunakake?
- Kepiye Cara Pilih Katup Sing Tengen?
- Napa Dianggep Huadu minangka Produsen Katup?
- Pitakonan sing Sering Ditakoni
- Kesimpulan

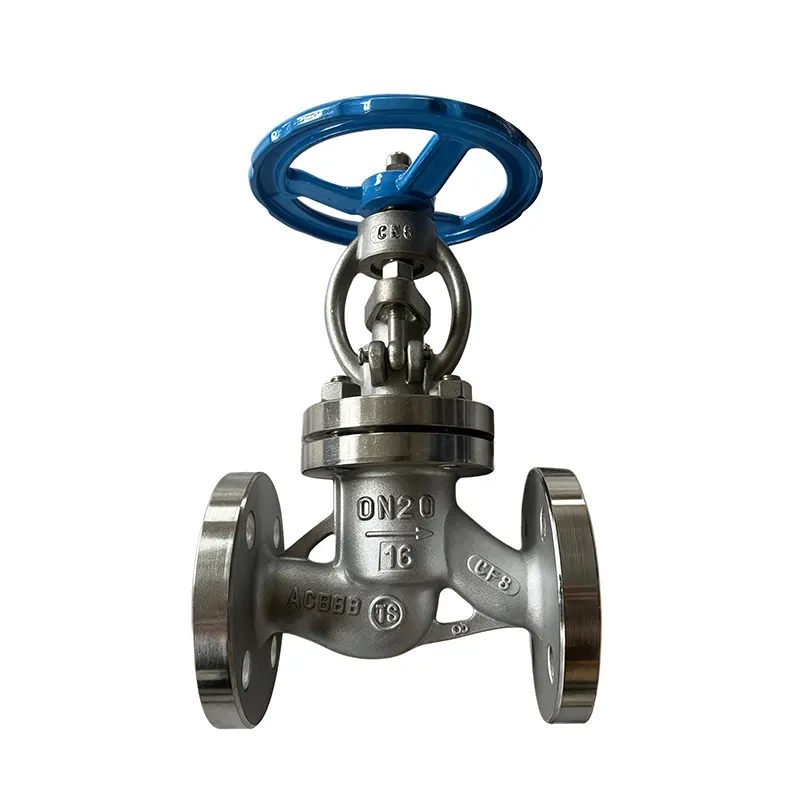

Apa Hard Seal Globe Valve?
A Hard Seal Globe Valve minangka katup kontrol aliran industri sing nggunakake struktur sealing logam-kanggo-logam tinimbang gumantung utamane ing bahan penyegel sing alus. Huadu ngembangake katup jinis iki kanggo lingkungan pipa sing nuntut ing ngendi suhu, tekanan, abrasi, lan operasi bola-bali bisa nyebabake stres sing signifikan ing komponen penyegelan konvensional.
Katup umume nggunakake awak gaya globe lan cakram sing bisa dipindhah menyang utawa adoh saka kursi. Gerakan iki ngidini katup kanggo nindakake rong fungsi penting: mateni aliran pipa lan ngatur tingkat aliran. Dibandhingake karo katup isolasi sing prasaja, konfigurasi globe nyedhiyakake kontrol sing luwih apik babagan gerakan cairan.
Kanggo layanan sing nuntut, permukaan sealing bisa dilapisi nganggo Stellite utawa bahan tahan nyandhang liyane sing cocog. Konstruksi iki mbantu nyuda degradasi sing disebabake gesekan, erosi, lan operasi suhu dhuwur.
Miturut spesifikasi produk, Huadu's Hard Seal Globe Valve bisa dikonfigurasi karo baja karbon utawa konstruksi stainless-steel, macem-macem kelas tekanan, lan sawetara cara operasi, saengga bisa adaptasi karo proyek industri sing beda.
Kepiye Cara Katup Globe Segel Keras?
Prinsip operasi langsung nanging efektif banget. Nalika katup dibukak, disk pindhah saka kursi, nggawe jalur aliran. Nalika roda tangan, aktuator, utawa mekanisme operasi ngobahake gagang ing arah ngelawan, disk nyedhaki kursi lan mbatesi aliran kasebut kanthi bertahap.
Kontak logam-kanggo-logam antarane disk lan jog nggawe antarmuka sealing utami. Nalika direkayasa lan diprodhuksi kanthi bener, permukaan hardfaced bisa menehi resistensi sing kuat kanggo nyandhang lan erosi sajrone layanan sing nuntut.
Urutan operasi khas kalebu:
- Operator muter roda tangan utawa ngaktifake aktuator sing dipilih.
- Batang ngirimake gaya operasi menyang disk katup.
- Disc gerakane relatif kanggo jog kanggo ngontrol wacana aliran.
- Nalika disk tekan kursi, permukaan sealing logam nggawe mati.
- Nalika dibukak maneh, disk pindhah saka kursi kanggo mulihake aliran pipa.
Gerakan linear sing bisa dikontrol iki minangka salah sawijining sebab katup globe asring dipilih nalika kemampuan isolasi lan throttling dibutuhake.
Apa Fitur Utama?
Katup Globe Hard Seal berkualitas tinggi kudu dipilih miturut kondisi operasi sing nyata tinimbang ukuran nominal. Sawetara karakteristik desain langsung mengaruhi linuwih lan urip layanan.
1. Metal-kanggo-Metal Hard Sealing
Struktur sealing hard dirancang kanggo lingkungan operasi nuntut. Permukaan sealing hardfaced bisa nyedhiyakake resistensi sing luwih apik kanggo nyandhang, erosi, lan degradasi sing gegandhengan karo suhu tinimbang akeh bahan penyegel alus konvensional.
2. Kapabilitas Suhu Dhuwur
Huadu nyathet sawetara suhu kira-kira -29°C nganti 425°C kanggo konfigurasi sing dirujuk. Iki ndadekake katup cocok kanggo akeh layanan industri sing nglibatake banyu panas, uap, cairan proses, lan media suhu dhuwur liyane.
3. Kelas Tekanan Multiple
Produk kasedhiya ing kelas tekanan kalebu Kelas 150, 300, 600, 900, lan 1500. Iki menehi insinyur proyek luwih fleksibel nalika cocog karo katup kanggo syarat tekanan pipa.
4. Aktuasi Fleksibel
Gumantung ing proyek kasebut, operasi bisa dikonfigurasi liwat roda tangan, mekanisme gear, aktuator listrik, aktuator pneumatik, utawa aktuator hidrolik.
5. Pilihan Material Tahan Karat
Konfigurasi stainless-steel cocok kanggo aplikasi ing ngendi resistance karat penting. Versi baja karbon bisa menehi solusi ekonomi kanggo media industri sing kompatibel.
Spesifikasi Teknis Apa sing kudu Dianggep Pembeli?
Kanggo pengadaan industri, spesifikasi teknis kudu dideleng bebarengan tinimbang dievaluasi kanthi individu. Tabel ing ngisor iki ngringkes paramèter utama sing ana gandhengane karo konfigurasi Huadu sing dirujuk.
| Paramèter | Spesifikasi |
|---|---|
| Jinis produk | Katup Globe Hard Seal |
| Standar Desain | API 6D / ASME B16.34 |
| Ukuran Nominal | 1/2 "nganti 48" |
| Kelas Tekanan | Kelas 150 / 300 / 600 / 900 / 1500 |
| Bahan Badan | A351 CF8M lan opsi materi liyane miturut konfigurasi |
| Material Kursi | Stellite Hardfaced / PTFE / RPTFE / Graphite |
| Bahan Stem | A182 F316 / A182 F316L / 13Cr |
| Sambungan Pungkasan | Flanged / Threaded / Welded (BW/SW) |
| Range Suhu | -29°C nganti 425°C |
| Operasi | Handwheel / Gear / Electric / Pneumatic / Hydraulic |
| Testing | API 598 / Tes Cangkang & Kursi Hidrostatik |
Cathetan:Spesifikasi nyata kudu tansah dikonfirmasi marang lembar data proyek, standar sing ditrapake, karakteristik medium, rating suhu tekanan, lan dokumentasi teknis pabrikan sadurunge tuku.
Hard Seal vs Soft Seal Globe Valve: Apa Bedane?
Cara sealing minangka salah sawijining faktor sing paling penting nalika milih katup globe. Desain segel keras lan segel alus ditrapake kanggo lingkungan operasi sing beda.
| Bandhingan | Katup Globe Hard Seal | Soft Seal Globe Valve |
|---|---|---|
| Prinsip Sealing | Metal-kanggo-logam sealing | Bahan soft sealing |
| Tahan Suhu | Banget kanggo nuntut layanan suhu dhuwur | Gumantung banget ing materi sealing |
| Wear Resistance | Dhuwur kanthi hardfacing sing cocog | Umume luwih sensitif kanggo nyandhang mekanik |
| Media Abrasive | Luwih cocog kanggo layanan sing nuntut | Bisa uga ana watesan |
| Aplikasi Khas | Uap, daya, petrokimia, metalurgi | Layanan sing resik lan relatif moderat |
Ing istilah praktis, sealing alus bisa uga mupangati yen kondisi operasi moderat lan sealing banget ketat dibutuhake. Sealing hard dadi luwih atraktif nalika pipo melu suhu dhuwur, tekanan dhuwur, partikel abrasive, utawa operasi industri bola-bali.
Ngendi Katup Globe Hard Seal Digunakake?
Kemampuan kanggo nahan kahanan sing nuntut nggawe teknologi Hard Seal Globe Valve cocog kanggo macem-macem sistem industri.
- Pabrik Petrokimia:Digunakake kanggo ngontrol cairan proses, hidrokarbon, lan media suhu dhuwur.
- Generasi daya:Cocog kanggo uap lan garis proses suhu dhuwur liyane.
- Metalurgi:Migunani ing ngendi suhu dhuwur lan kahanan operasi abrasif nggawe nyandhang tutup tambahan.
- Minyak lan Gas:Ditrapake kanggo isolasi cairan industri lan sistem kontrol aliran nalika tekanan sing dipilih lan peringkat materi cocog.
- Perawatan banyu:Bisa digabungake menyang banyu industri lan pipa proses-cairan.
- Pengolahan Industri Umum:Cocog kanggo banyu, lenga, gas, uap, lan cairan industri sing kompatibel.
Katup sing bener kudu cocog karo medium nyata, suhu, tekanan, tingkat aliran, karakteristik korosi, lan syarat instalasi.
Kepiye Cara Pilih Katup Sing Tengen?
Milih katup industri mung kanthi diameter pipa bisa nyebabake masalah kinerja. Tim pengadaan lan insinyur kudu ngevaluasi kabeh lingkungan operasi.
Coba faktor ing ngisor iki:
- Sedheng:Ngenali manawa pipa kasebut nggawa banyu, uap, lenga, gas, bahan kimia, utawa cairan abrasif.
- Suhu operasi:Konfirmasi suhu normal lan maksimal.
- Tekanan kerja:Pilih kelas tekanan sing cocog karo syarat desain sing nyata.
- Ukuran Nominal:Cocokake ukuran katup karo pipa lan karakteristik aliran sing dibutuhake.
- Bahan awak:Coba karat, suhu, tekanan, lan syarat mekanik.
- Bahan Kursi lan Cakram:Pilih hardfacing utawa bahan sealing liyane miturut kahanan layanan.
- Sambungan pungkasan:Verifikasi syarat flange, ulir, butt-weld, utawa socket-weld.
- aktuasi:Temtokake apa operasi manual utawa otomatis dibutuhake.
- Tes lan Standar:Konfirmasi desain lan syarat pamriksa sing ditrapake sadurunge pesen.
Produsen katup sing berkualitas bisa mbantu para insinyur ngevaluasi variabel kasebut lan milih konfigurasi sing cocog tinimbang nganggep katup kasebut minangka komponen standar.
Napa Dianggep Huadu minangka Produsen Katup?
Kanggo para panuku industri, kapabilitas pemasok penting kaya spesifikasi produk. Huadu Valve Group nggabungake desain katup, casting, mesin CNC, perakitan, pengujian, lan layanan pasokan kanggo aplikasi katup industri.
Miturut informasi perusahaan sing diterbitake, Huadu duwe pengalaman produksi luwih saka 11 taun, fasilitas manufaktur sing ambane kira-kira 25,333 meter persegi, kapasitas produksi taunan ngluwihi 30,000 unit, lan tingkat kualifikasi produk rampung sing dilaporake 99,8%.
Kapabilitas manufaktur kalebu:
- Mesin presisi CNC
- Casting katup lan perakitan
- Tes hidrostatik lan pneumatik
- Produksi katup suhu dhuwur lan suhu rendah
- Solusi katup sing disesuaikan
- Manufaktur OEM lan ODM
Huadu uga nyatakake yen produk katup disedhiyakake menyang pasar internasional lan digunakake ing petroleum, panyulingan minyak, gas alam, pangolahan kimia, pembangkit listrik, perawatan banyu, metalurgi, pertambangan, lan sektor industri liyane.
Kanggo panuku looking for aKatup Globe Hard Seal, ngevaluasi kemampuan manufaktur, keterlacakan materi, tes tekanan, standar sing ditrapake, lan dhukungan teknis bisa mbantu nyuda risiko pengadaan lan nambah linuwih operasi jangka panjang.
Pitakonan sing Sering Ditakoni
Apa kauntungan utama saka Hard Seal Globe Valve?
Kauntungan utama yaiku struktur sealing logam-kanggo-logam, sing bisa nyedhiyakake resistensi sing kuat kanggo suhu, tekanan, nyandhang, lan erosi nalika katup dirancang kanthi bener kanggo aplikasi kasebut.
Apa Hard Seal Globe Valve bisa digunakake kanggo uap?
ya wis. Katup globe sing disegel kanthi bener biasane cocog kanggo aplikasi uap industri amarga permukaan sealing logam bisa tahan kahanan suhu sing nuntut. Rating tekanan-suhu kudu diverifikasi kanggo saben konfigurasi tartamtu.
Bahan apa sing kasedhiya kanggo Hard Seal Globe Valves?
Pilihan materi gumantung model lan aplikasi. Huadu nyathet solusi baja karbon lan stainless steel, kanthi komponen kayata A182 F316, A182 F316L, 13Cr, lan CF8M kasedhiya ing konfigurasi referensi.
Apa kelas tekanan sing kasedhiya?
Produk Huadu sing dirujuk ditawakake ing konfigurasi Kelas 150, 300, 600, 900, lan 1500. Para panuku kudu milih kelas tekanan miturut tekanan desain pipa lan standar sing ditrapake.
Apa katup bisa otomatis?
ya wis. Saliyane operasi handwheel, cara operasi sing kasedhiya kalebu operasi gear, aktuasi listrik, aktuasi pneumatik, lan aktuasi hidrolik, gumantung saka konfigurasi sing dibutuhake.
Standar apa sing digandhengake karo katup iki?
Spesifikasi produk sing dirujuk kalebu API 6D lan ASME B16.34 kanggo desain, ASME B16.10 kanggo dimensi pasuryan, ASME B16.5 lan ASME B16.47 kanggo standar flange, lan API 598 kanggo tes.
Kesimpulan
A Hard Seal Globe Valve bisa dadi solusi efektif kanggo kontrol aliran industri ngendi bahan sealing alus conventional ora nyedhiyani kekiatan dibutuhake. Struktur sealing logam-kanggo-logam, permukaan hardfaced, pilihan kelas tekanan sing amba, lan kompatibilitas karo media sing nuntut nggawe penting banget ing pembangkit listrik, petrokimia, metalurgi, minyak lan gas, perawatan banyu, lan aplikasi industri umum.
Kanggo tim pengadaan, pilihan sing paling apik gumantung luwih saka ukuran katup. Sedheng, suhu, tekanan, kompatibilitas materi, konfigurasi sealing, jinis sambungan, aktuasi, standar, lan syarat tes kabeh kudu dievaluasi sadurunge tuku. Yen sampeyan golek solusi katup industri sing dipercaya utawa butuh pitulung kanggo milih Katup Globe Seal Hard sing cocog kanggo proyek pipa sampeyan,hubungi kitakanggo ngrembug syarat teknis, opsi pangaturan dhewe, lan kondisi aplikasi karo tim Huadu.
